产品技术参数：
|
环境温度 Ambient Temperature |
-25℃～+85℃ |
||
|
环境湿度 Ambient Humidity |
≤85% |
||
|
振动 Vibration |
频率1~50Hz 振幅25±1mm |
||
|
海拔高度 Height above sea level （m） |
≤3000 |
||
|
触点形式 Contact Form |
1NO |
||
|
额定工作电压 Rated work voltage （VDC） |
48 |
||
|
额定工作电流 DC-1 Rated operating current Ie（A） |
400 |
||
|
触头压降Contact voltage drop mV |
≤95 |
||
|
约定发热电流 Conventional thermal current Ith （A） |
400 |
||
|
主电路螺栓（M12）拧紧力矩（N·m） |
20～25 |
||
|
控制电路螺钉（M3）拧紧力矩（N·m） |
0.5～0.7 |
||
|
操作频率h-1 Use frequency h-1 |
600 |
||
|
绝缘电阻 Insulation resistance（MΩ） |
500（500VDC） |
||
|
额定绝缘电压 Rated Insulation Resistance （VDC） |
1500 |
||
|
介质耐压 Initial Dielectric Strength |
线圈触点间 Between Contacts and Coil |
3500VAC/1Min 无击穿或闪络现象， 且泄露电流≤5mA |
|
|
开路触点间 Between Open Contacts |
3500VAC/1Min 无击穿或闪络现象， 且泄露电流≤5mA |
||
|
电气寿命（DC-1） Electrical Endurance（DC-1） |
5×104次 |
||
|
机械寿命 Mechanical Endurance |
1×105次 |
||
|
温升 Elevatory temperature |
线圈（额定控制电压下） |
≤85K |
|
|
接线端子（额定工作电流下） |
≤65K |
||
|
外壳 |
＜65K |
||
|
漆包线 |
耐温 |
≤180℃ |
|
|
绝缘等级 |
H级 |
||
|
耐压（漆层对地） |
1000VAC/1Min无击穿或闪络现象，且泄露电流≤5mA |
||
|
重量 Weight |
约840g |
||
线圈参数（在20℃下） COLLDATE （AT 20℃）
|
额定电压Nominal Voltage （V DC） |
24 |
|
线圈电阻Coil Resistance （Ω） |
MIN:64.7 AVG：69.7 MAX:74.7 |
|
起动电流Starting Current （A） |
＜0.45 |
|
保持电流Holding Current （A） |
＜0.4 |
|
吸合电压 Pull Voltage（V DC） |
20.4～26.4 |
|
吸合时间 Pull Time （ms） |
＜20 |
|
释放电压Release Voltage （V DC） |
2．4～16．8 |
|
释放时间 Release Time （ms） |
＜10 |
|
线圈额定功率 Coil Rated Power（VA） |
＜12 |
|
可根据客户要求特殊定做 |
|

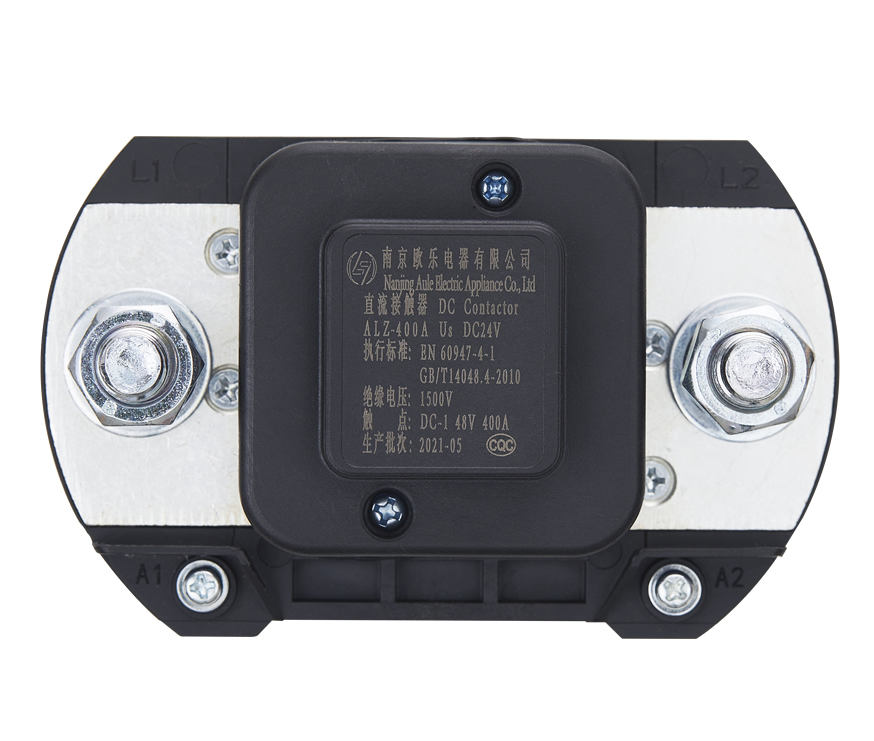

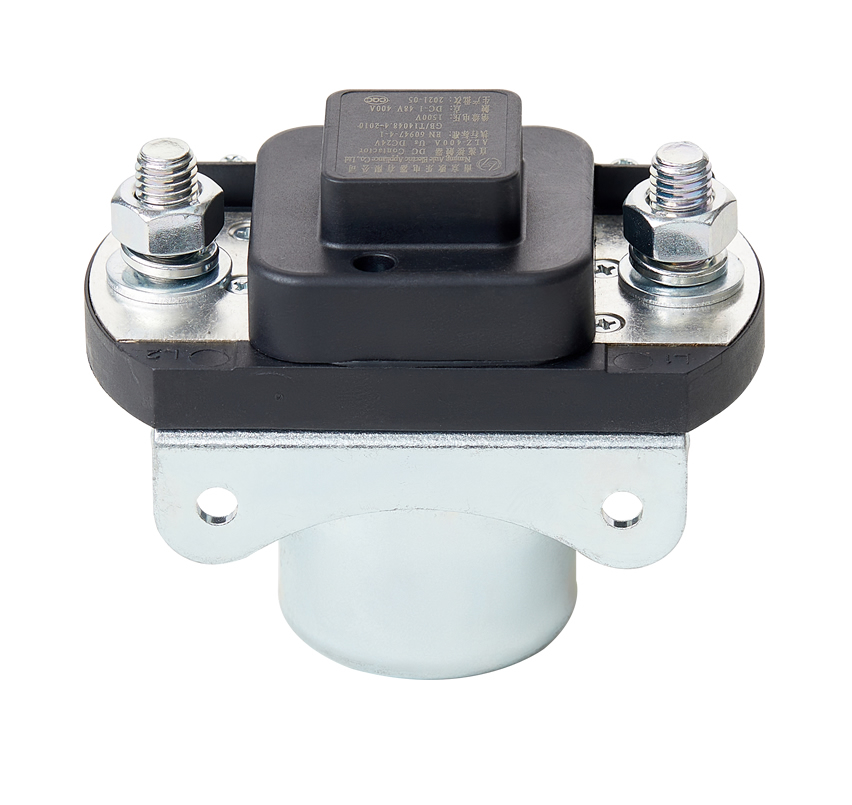

ALZ-400WJ
产品设计符合标准：GB/T 14048.1，GB/T 14048.4 ，IEC60947-4
